Kakšne so značilnosti jeklenih plošč visoke trdnosti, odporne proti obrabi?

Jeklena plošča visoke trdnosti, odporna proti obrabiima značilnosti visoke trdote, odlične odpornosti proti obrabi, dobrega ujemanja žilavosti in trdnosti ter močne odpornosti na udarce, zasnovano posebej za obvladovanje težkih pogojev obrabe.

Visoka trdota in odlična odpornost proti obrabi

Površinska trdota po Brinellu je običajno med 360HB in 540HB (na primer 360-450HB za NM400 in 470-540HB za NM500), odpornost proti obrabi pa je lahko 3-5-krat večja od običajnega ogljikovega jekla. Plast njegove zlitine je v glavnem sestavljena iz kroma (Cr), ki tvori karbide z visoko trdoto (kot je Cr ₇ C ∝), z mikrotrdoto, ki presega HV1700, in se učinkovito upira eroziji materiala in obrabi zaradi trenja.

Dobro ujemanje moči in odpornosti

S postopkom kaljenja in popuščanja ima material zadostno žilavost, hkrati pa ohranja visoko trdoto. Na primer, NM500 ima natezno trdnost ≥ 1600 MPa, mejo tečenja ≥ 1400 MPa, raztezek ≥ 6 % in nizkotemperaturno udarno energijo do 46 J (-20 ℃), zaradi česar je primeren za okolja z močnimi udarci.

Stabilna odpornost na nizke in visoke temperature

Ohranja lahko žilavost v izjemno mrzlih okoljih pri -40 ℃, kot je jeklo, odporno proti obrabi NM400E-TL, ki ga je razvil Hegang.

Legirani karbidi imajo dobro visokotemperaturno stabilnost in lahko ohranijo visoko trdoto in odpornost proti oksidaciji pri 500 ℃.

Dobra zmogljivost varjenja in obdelave

Substrat je izdelan iz jekla z nizko vsebnostjo ogljika ali nizko legiranega jekla, z dobro varivostjo in se lahko poveže z avtomatskim varjenjem, ročnim varjenjem in drugimi metodami. Vendar je priporočljivo, da med rezanjem daste prednost hladnemu rezanju (kot je vodni curek ali striženje). Vroče rezanje zahteva predgretje na 100 ℃ in počasno ohlajanje, da se prepreči nastanek razpok.

Razumna strukturna zasnova in dolga življenjska doba

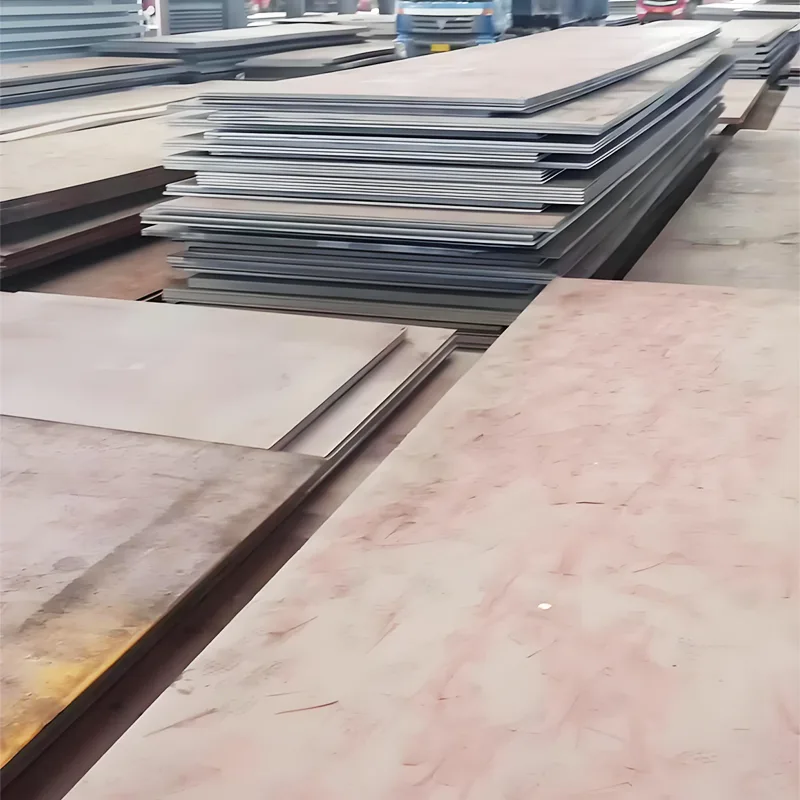

Sestavljen je iz substrata z nizko vsebnostjo ogljika in plasti, odporne proti obrabi, metalurške vezi, plast, odporna proti obrabi, predstavlja 1/3 do 1/2 celotne debeline. Substrat zagotavlja podporo trdnosti, obrabno odporna plast je odporna proti obrabi, znatno podaljša življenjsko dobo opreme in zmanjša stroške vzdrževanja.

Široko uporabljena in standardizirana proizvodnja

Z izvajanjem nacionalnih standardov, kot je GB/T 24186-2022, se pogosto uporablja za ključne komponente, odporne proti obrabi, kot so žlice bagrov, obloge drobilnikov, srednjehitrostni mlini za premog in rudarski transportni sistemi.
